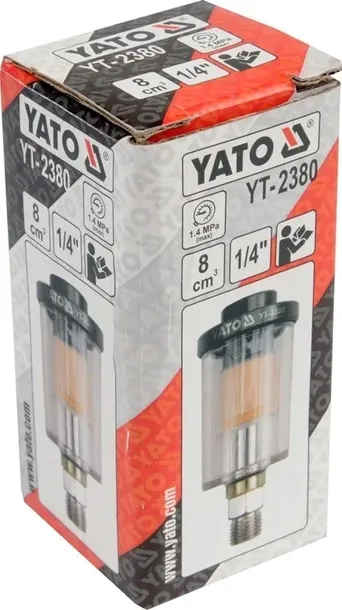

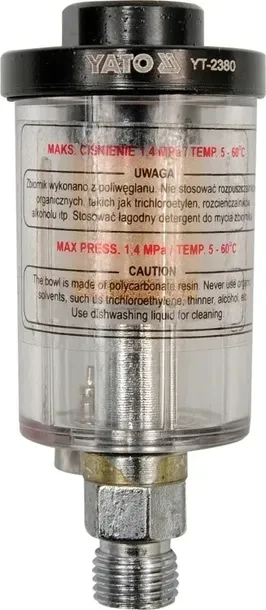

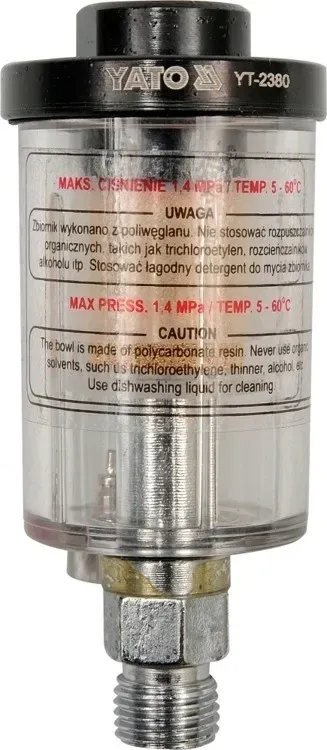

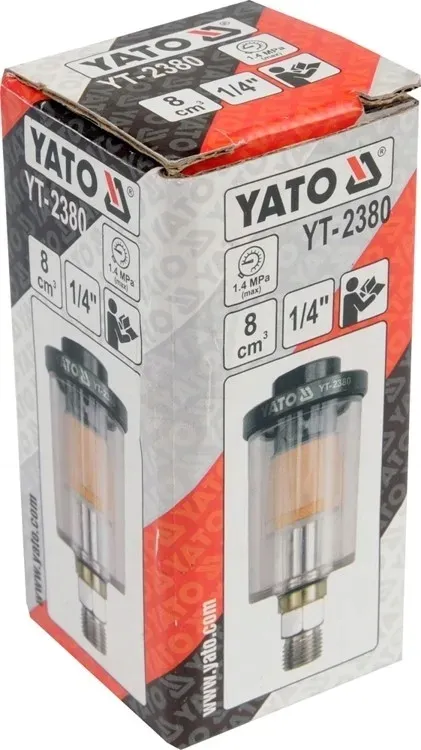

Odwadniacz mini 1/4 YT-2380 YATO

Producent: Yato

Waga produktu: 0.124 kg

DANE TECHNICZNE

• Maksymalne ciśnienie pracy: 1,4 MPa
• Średnica gwintu przyłącza powietrza: 1/4'
• Maksymalna temperatura pracy: 60 stopni Celcjusza
• Materiał zbiornika: Poliwęglan
• Pojemnośc zbiornika: 8 cm3

INSTRUKCJA INSTALACJI

Urządzenie umieścić w pozycji pionowej zbiornikiem skierowanym w dół.

Upewnić się, że połączenie jest szczelne.

Filtr należy umieścić w układzie pneumatycznym jak najbliżej jednostki, do której ma być dostarczone filtrowane powietrze.

Unikać wystawiania na bezpośrednie działanie promieni słonecznych, wysokich temperatur i żrących chemikaliów.

Zbiornik na wodę powinien być umieszczony poniżej zaworu spustowego wody tak, aby woda mogła do niego spływać.

REGULACJA

Upuszczanie wody

W przypadku braku ciśnienia woda wypłynie samoczynnie.

W przypadku, gdy urządzenie jest pod ciśnieniem należy otworzyć zawór spustowy umieszczony na spodzie zbiornika w celu upuszczenia wody.

Jeśli poziom wody przekroczy maksymalny dopuszczalny zakres, należy otworzyć zawór spustowy i pozwolić wypłynąć wodzie. Pozwoli to utrzymać optymalne nawilżanie przepływającego powietrza.

KONSERWACJA

Wyłączyć dopływ powietrza, powietrza zgromadzone pod ciśnieniem w układzie pneumatycznym wypuścić do atmosfery.

Zbiornik okręcić w kierunku przeciwnym do ruchu wskazówek zegarowych.

Filtr przedmuchać czystym, sprężonym powietrzem.

Wnętrze zbiornika wyczyścić przy pomocy miękkiej, suchej szmatki.

Nie używać żadnych rozpuszczalników i innych substancji, które mogłyby zniszczyć poliwęglan.

Przed przykręceniem pierścienia mocującego zbiornik należy się upewnić, że uszczelka jest na właściwym miejscu i nie jest zanieczyszczona.

Parametry

• Ciśnienie robocze [MPa]: 1,4
• Max ciśnienie na wlocie [bar]: 14
• Pojemność [cm3]: 8
• Rozmiar szybkozłącza [cal]: 1/4"
• Średnica gwintu [cal]: 1/4"
