Rozpierak hydrauliczny 10t Vorel

Producent: Vorel

Waga produktu: 36 kg

Rozpierak hydrauliczny przeznaczony jest do prac warsztatowych oraz może być wykorzystany przy pracach montażowych i blacharskich, do wykonywania prac wymagających zastosowania znacznych sił statycznych.

Urządzenie przeznaczone do podnoszenia, rozciągania, rozpierania, zginania, prostowania i wyciągania.

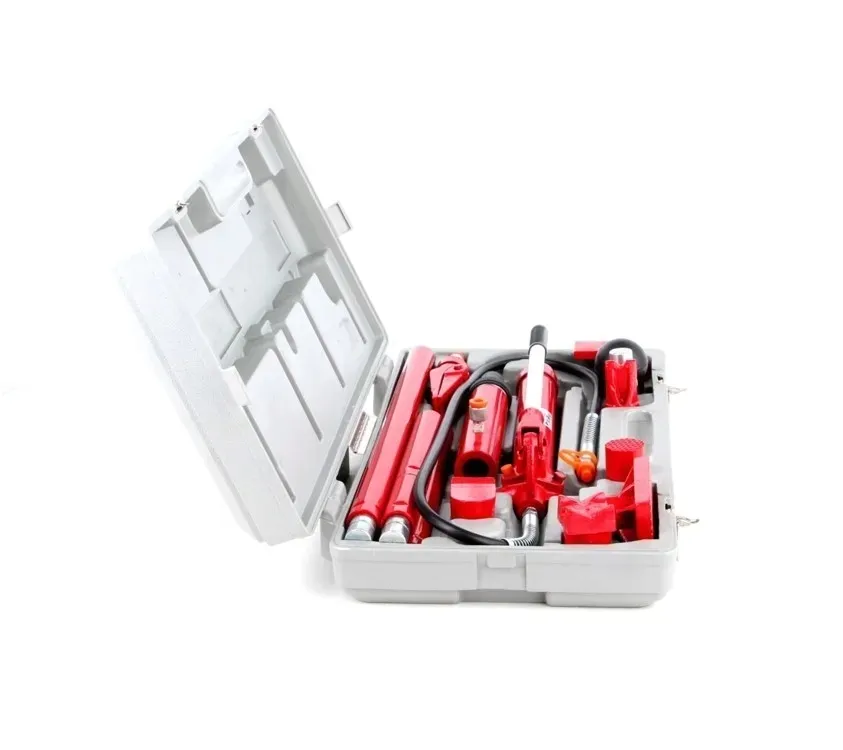

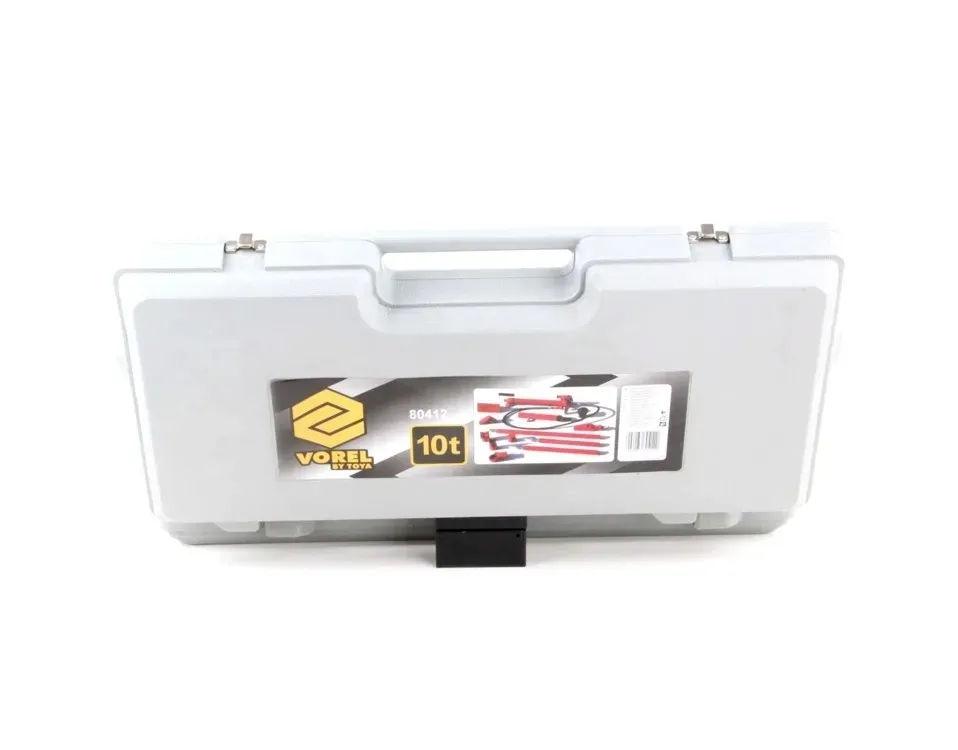

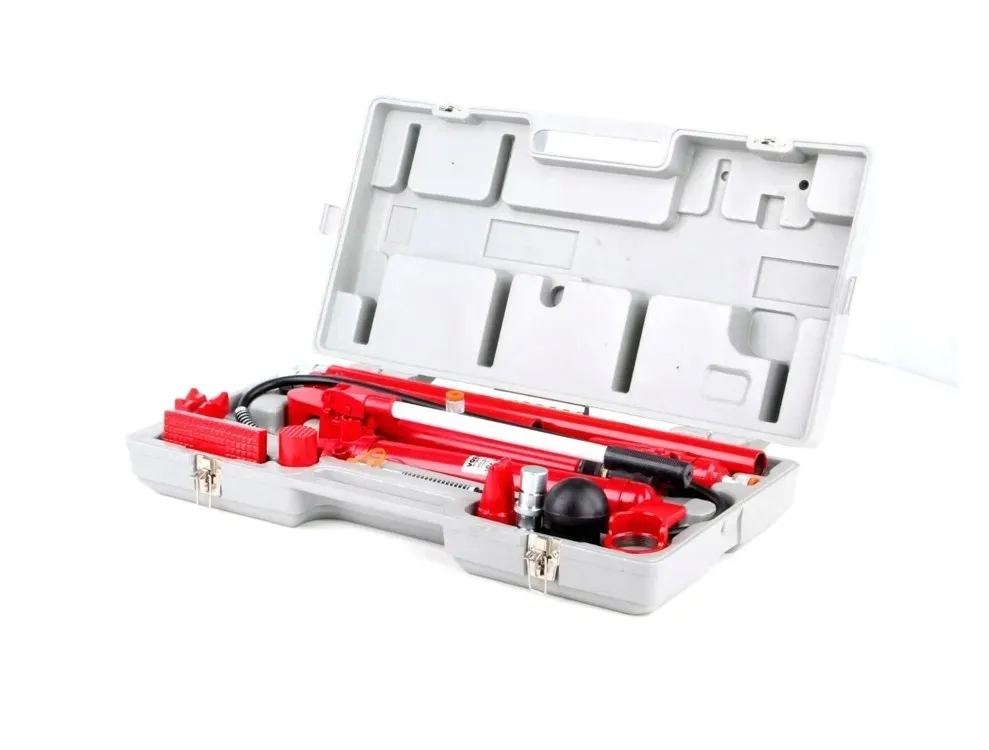

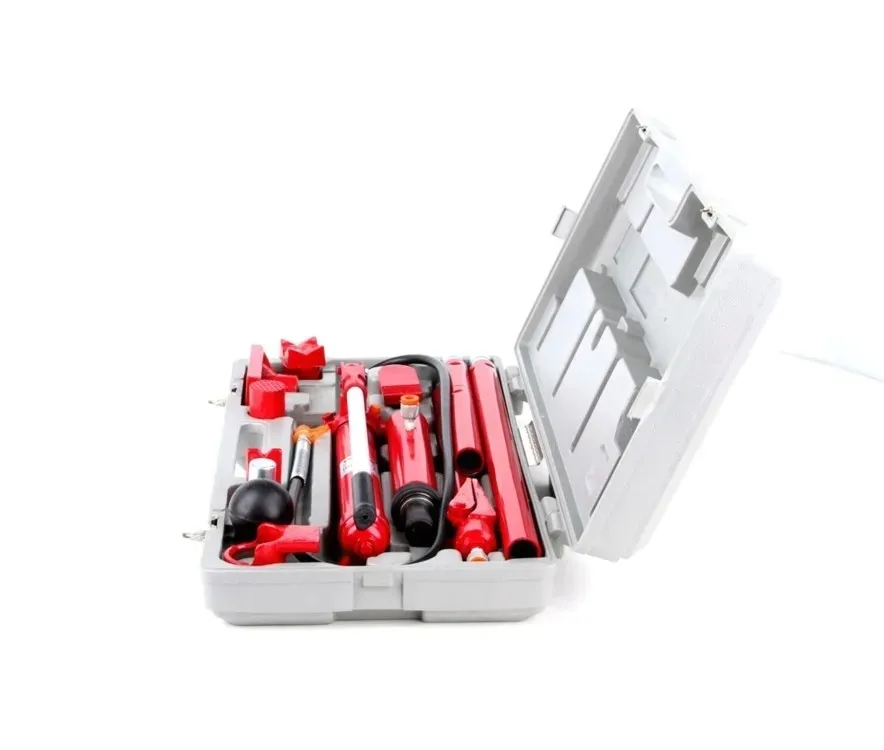

Zestaw umieszczony w walizce transportowej

Waga [kg] - 35,4

Ciśnienie robocze [bar] - 620

Rozmiar gwintu przyłącza ["] - 13/16-20UNEF

Maksymalne obciążenie [tys. kg] - 10

Skok tłoka siłownika [mm] - 150

Przeznaczenie / zastosowanie

Rozpierak może być wykorzystany przy pracach montażowych i blacharskich do wykonywania prac wymagających zastosowania znacznych sił statycznych.

Sposób użycia

Montaż i użytkowanie układu hydraulicznego:

- Połączyć wąż pompy ze złączem siłownika, nakręcając nakrętkę złącza na gwint. Upewnić się, że nakrętka została prawidłowo

dokręcona.

- Zamknąć zawór spustowy, obracając go w kierunku zgodnym z ruchem wskazówek zegara.

- Poruszając dźwignią pompy w górę i w dół, wytworzyć w niej ciśnienie. Po kilku ruchach siłownik zacznie pracować.

Aby zlikwidować ciśnienie w pompie, przekręcić zawór w kierunku przeciwnym do ruchu wskazówek zegara.

W momencie otworzenia zaworu spustowego siłownik samoczynnie zacznie wracać do położenia spoczynkowego.

Nie rozmontowywać układu hydraulicznego znajdującego się pod ciśnieniem.

Pompę można używać w dowolnym położeniu zarówno pionowym, jak i poziomym. Przy pionowej pozycji pompy koniec z wężem musi być zawsze skierowany w dół.

Sprawdzanie poziomu oleju:

Aby sprawdzić poziom oleju w pompie należy ustawić ją w pozycji pionowej, wężem skierowanym w dół. Otworzyć zawór spustowy. Odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju i odczytać poziom oleju. W razie potrzeby skorygować poziom oleju w taki sposób, aby olej pokrywał całą płaską powierzchnię wskaźnika. Urządzenie zostało fabrycznie napełnione olejem hydraulicznym. Stosować olej wyłącznie właściwego typu. Zaleca się stosowanie oleju hydraulicznego HYDROL o symbolu L-HL-46.

Odpowietrzanie pompy:

Aby odpowietrzyć układ hydrauliczny pompy należy ustawić pompę w pozycji pionowej, wężem skierowanym w dół. Otworzyć

zawór spustowy. Odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju. Wykonać kilka pełnych ruchów

dźwignią pompy. Zamknąć zawór spustowy, zamontować wskaźnik poziomu oleju i zamknąć zawór odpowietrzający.

Zawartość opakowania

- pompa hydrauliczna

- siłownik

- rury przedłużające 4 szt.

- szczęki rozpierające

- nasadka okrągła

- nasadka płaska

- zaczep siłownika

- zaczep tłoka

- nasadka szczelinowa

- nasadka typu V

- nasadka gumowa

- łącznik "męski"

Parametry

• Siła [kg]: 10000
• Ilość elementów [szt.]: 12
